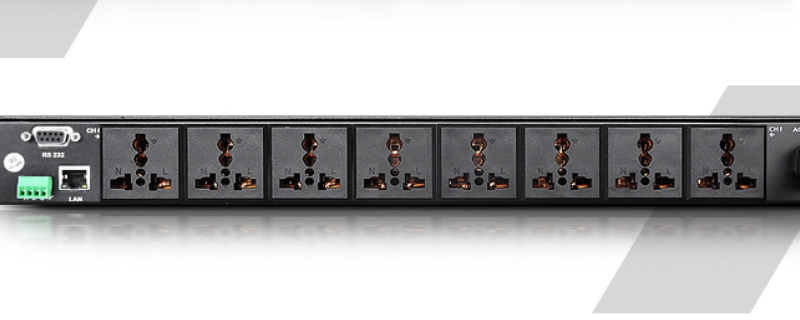

品牌型号：沸斯电源滤波器

系统：M20

滤波电路的作用是指只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过。滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。

滤波电路是过滤掉部分频率成分的电路。滤波电路由电抗元件组成，它可以减小脉动的直流电压中的交流成分，使输出电压纹波系数降低，波形变得相对平滑。常用的滤波电路可分为无源滤波和有源滤波两大类。

滤波电路的工作原理：

当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流减小，同时释放出存储的能量，以补偿电流的减小。因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。只有在RLωL时才能获得较好的滤波效果。L愈大，滤波效果愈好。另外，滤波电感电动势的作用，可以使二极管导通角接近π，减小了二极管的冲击电流，平滑了流过二极管的电流，从而延长了整流二极管的寿命。

滤波电路的分类：

常用的滤波电路可分为无源滤波和有源滤波两大类。若滤波电路元件仅由无源元件（电阻、电容、电感）组成，则称为无源滤波电路。无源滤波的主要形式有电容滤波、电感滤波和复式滤波，具体包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等。若滤波电路不仅有无源元件，还双极型管、单极型管、集成运放等有源元件，则称为有源滤波电路。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
