品牌型号：三量螺旋测微器

系统：JDE01

螺旋测微器要估读。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。

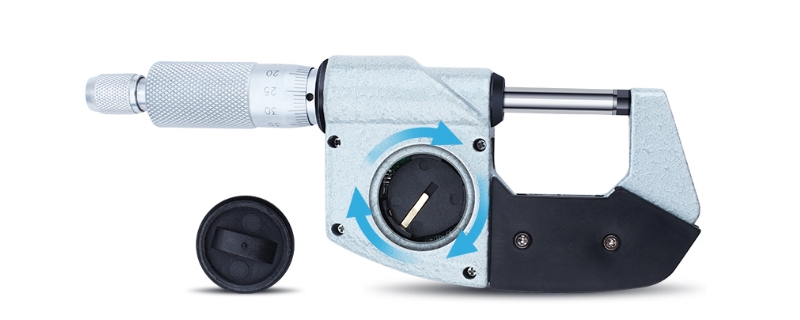

螺旋测微器又称千分尺（micrometer screw）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C和螺杆连成一体，其周边等分成50个分格。

操作方法：使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（E）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。左手持尺架（C），右手转动粗调旋钮D使测杆E与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮B使测杆固定后读数。

读数方法：

1、先读固定刻度；

2、再读半刻度，若半刻度线已露出，记作 0.5mm；若半刻度线未露出，记作 0.0mm；

3、再读可动刻度（注意估读）。记作 n×0.01mm；

4、最终读数结果为固定刻度+半刻度+可动刻度+估读；

由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。

注意事项：

1、测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。

2、读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。

3、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。
