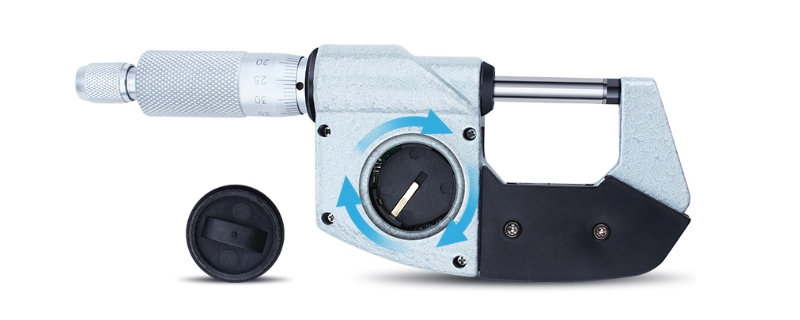

品牌型号：三量螺旋测微器

系统：JDE01

螺旋测微器估读到最后一位。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。先读固定刻度；再读半刻度，若半刻度线已露出，记作0.5mm；若半刻度线未露出，记作0.0mm；再读可动刻度（注意估读）。记作n×0.01mm；最终读数结果为固定刻度+半刻度+可动刻度+估读。

螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或推后0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

测量时，当测砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻度的零点重合，旋出测微螺杆，并使测砧和测微螺杆的面正好接触待测长度的两端，注意不可用力旋转否则测量不准确，马上接触到测量面时慢慢旋转左右面的棘轮转柄直至传声咔咔的响声，那么测微螺杆向右移动的距离就是所测的长度。这个距离的整毫米数由固定刻度上读出，小数部分则由可动刻度读出。

注意事项：

1、测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

2、在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。

3、读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。

4、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。

使用保养”

1、检查零位线是否准确；

2、测量时需把工件被测量面擦干净；

3、工件较大时应放在V型铁或平板上测量；

4、测量前将测量杆和砧座擦干净；

5、拧活动套筒时需用棘轮装置；

6、不要拧松后盖，以免造成零位线改变；

7、不要在固定套筒和活动套筒间加入普通机油；

8、用后擦净上油，放入专用盒内，置于干燥处。
